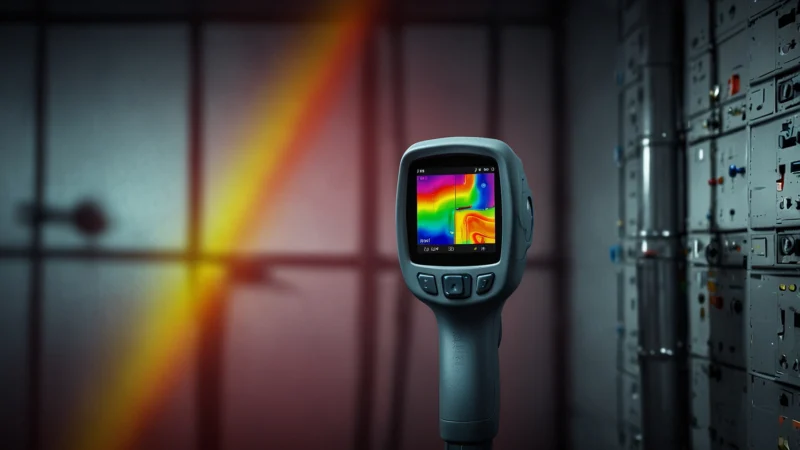

Скрытые угрозы: как тепловизионный контроль выявляет неисправности коммуникаций

Современные здания насыщены сложными инженерными системами, от исправной работы которых зависит комфорт и безопасность. Однако большинство дефектов — от микротрещин в трубопроводах до нарушения изоляции электропроводки — остаются невидимыми для невооруженного глаза. Именно здесь на помощь приходит тепловизионный контроль, позволяющий буквально «увидеть» проблему по аномалиям температуры. Этот метод бесконтактной диагностики стал незаменимым инструментом для специалистов по обслуживанию зданий, так как он выявляет скрытые дефекты на ранней стадии, предотвращая дорогостоящие аварии.

Суть метода заключается в регистрации инфракрасного излучения от поверхностей объектов. Любой дефект — будь то утечка теплоносителя, перегрузка электрической цепи или разгерметизация воздуховода — вызывает локальное изменение температуры. Прибор фиксирует эти отклонения, преобразуя их в видимую термограмму. Таким образом, тепловизионный контроль становится ключевым звеном в системе предиктивного обслуживания, позволяя заменить плановые осмотры на диагностику по фактическому состоянию.

«В моей практике был случай, когда тепловизор обнаружил микротрещину в сварном шве магистрали горячего водоснабжения. Визуально шов выглядел идеально, но термограмма показала перепад в 4 градуса. Если бы не своевременная диагностика, через месяц произошел бы прорыв с затоплением подвала», — комментирует Алексей Воронов, главный инженер компании «ЭнергоАудит».

Основные виды дефектов, выявляемые при тепловизионном обследовании

Тепловизионная диагностика эффективна для трех ключевых категорий инженерных систем: отопления и водоснабжения, электроснабжения, а также вентиляции и кондиционирования. В системах отопления прибор легко находит завоздушивание радиаторов, засоры в трубопроводах и участки с нарушенной теплоизоляцией. В электрике тепловизор незаменим для поиска ослабленных контактов, которые перегреваются под нагрузкой, что является прямой причиной пожаров.

Для систем вентиляции метод позволяет выявить разрывы воздуховодов, неплотности в соединениях и обледенение испарителей кондиционеров. Каждый из этих дефектов имеет свой уникальный «тепловой портрет», который опытный диагност считывает с прибора. Важно отметить, что тепловизионный контроль проводится под нагрузкой системы — для электрики это 40-80% от номинала, для отопления — в период работы котла. Только в этом случае результаты будут достоверными.

Ниже представлена таблица типичных дефектов и их температурных признаков, составленная на основе данных нормативных документов (СП 60.13330.2020 «Отопление, вентиляция и кондиционирование»):

Методология проведения и интерпретация результатов

Процесс диагностики строго регламентирован. Специалист обязан учитывать коэффициент излучения материалов, температуру окружающей среды, влажность и расстояние до объекта. Съемка производится с нескольких ракурсов, а термограммы обязательно сравниваются с визуальным осмотром. Например, перегрев электрического кабеля может быть вызван как плохим контактом, так и банальным солнечным светом, падающим на него. Только комплексный анализ исключает ложные срабатывания.

Для систем отопления критически важно проводить замеры в режиме «теплый пол» или «работающий котел». При этом тепловизор фиксирует не только температуру поверхности труб, но и теплопотери через строительные конструкции. Вторая таблица демонстрирует нормативные показатели, согласно методике РД 34.09.455-95 «Инструкция по тепловизионному контролю электрооборудования»:

«Самая частая ошибка новичков — попытка интерпретировать термограмму без учета отражающей способности материалов. Полированный алюминий и черная краска при одинаковой температуре будут выглядеть на экране по-разному. Поэтому мы всегда используем поправочные коэффициенты и проводим калибровку на месте», — поясняет эксперт-тепловизионщик Дмитрий Соколов.

Преимущества метода и его ограничения

Ключевое преимущество тепловизионного контроля — скорость и безопасность. Обследование распределительного щита занимает 5-10 минут без отключения электроэнергии, тогда как ручная проверка контактов мультиметром заняла бы часы и потребовала бы снятия напряжения. Кроме того, тепловизор фиксирует динамику изменений, позволяя прогнозировать развитие дефекта. Это особенно важно для скрытых систем, таких как теплые полы или внутристенные трубопроводы.

Однако метод имеет и ограничения. Он не видит дефектов в толще материала, если они не вызывают выхода тепла на поверхность. Например, трещина внутри бетонной стены останется незамеченной, если через нее не циркулирует теплоноситель. Также тепловизионный контроль малоэффективен при сильном ветре, дожде или снегопаде, так как внешняя среда искажает тепловую картину. Поэтому диагностику проводят в безветренную погоду или в помещении при стабильных условиях.

• Выявляет скрытые утечки тепла и воды на ранней стадии, экономя до 30% на ремонте.
• Позволяет проводить диагностику тепловизионный контроль без остановки производства или отключения коммуникаций.
• Создает цифровую документацию (термограммы) для отчетности и последующего мониторинга.

Практика показывает, что регулярное проведение тепловизионного обследования инженерных систем окупается в первый же отопительный сезон. Своевременно обнаруженные дефекты изоляции или утечки теплоносителя снижают расходы на энергоресурсы на 15-25%. Для предприятий это еще и снижение риска внеплановых простоев, а для жилых домов — повышение комфорта проживания.

При выборе подрядчика для тепловизионной диагностики важно обращать внимание на наличие сертифицированного оборудования и опыт работы. Лучшие результаты достигаются при сочетании тепловизионного контроля с другими методами, такими как акустическая диагностика трубопроводов или электроизмерения. Только комплексный подход гарантирует полное выявление всех скрытых дефектов.

Стоит подчеркнуть, что интерпретация термограмм требует высокой квалификации. Один и тот же перегрев может быть вызван как плохим контактом, так и гармоникой тока от нелинейной нагрузки. Поэтому в отчете обязательно должны присутствовать не только термограммы, но и фотографии объекта, а также заключение о причинах аномалии. Качественный отчет — это основа для принятия решений о ремонте.

1. Перед началом работ необходимо получить принципиальную схему инженерных систем.
2. Настройка тепловизора (коэффициент излучения, температурный диапазон) производится на месте.
3. Съемка проводится с расстояния 1-3 метра для точной локализации дефекта.

Инновационные технологии не стоят на месте. Современные тепловизоры оснащаются функциями автоматического распознавания дефектов и Wi-Fi для передачи данных в облачные сервисы. Это позволяет проводить мониторинг состояния оборудования в режиме реального времени. Уже сегодня крупные управляющие компании внедряют системы постоянного тепловизионного наблюдения за наиболее критичными узлами. Будущее диагностики — за автоматизированными системами, которые сами сигнализируют о необходимости ремонта.
