топологическая оптимизация — В современном машиностроении и авиастроении одним из наиболее эффективных методов снижения массы конструкций является оптимизация топологической структуры несущих рам из алюминиевых сплавов. Этот подход позволяет перераспределить материал в пространстве, удаляя его из зон с низкими нагрузками и добавляя в критически нагруженные участки. В результате инженеры получают детали, которые при значительном уменьшении веса сохраняют или даже повышают свои прочностные характеристики. Алюминиевые сплавы, обладающие высоким соотношением прочности к плотности, являются идеальным материалом для такого рода задач, особенно в транспортном машиностроении, где каждый килограмм имеет значение.

Первые шаги в этой области были сделаны еще в 80-х годах прошлого века, однако широкое внедрение стало возможным только с развитием вычислительных мощностей и методов численного анализа. Сегодня оптимизация топологической структуры несущих рам из алюминиевых сплавов базируется на методе конечных элементов (МКЭ) и алгоритмах, таких как SIMP (Solid Isotropic Material with Penalization). Суть метода заключается в том, что расчетная модель разбивается на тысячи или миллионы мелких элементов, каждому из которых присваивается переменная плотность. В процессе итераций программа постепенно убирает элементы с низкой плотностью, формируя сложную, часто ажурную, но чрезвычайно эффективную конструкцию.

Профессор кафедры авиационных конструкций МАИ, д.т.н. Сергей В. К.: «Топологическая оптимизация — это не просто удаление лишнего металла. Это философия проектирования, где форма следует за силовым потоком. Для алюминиевых рам, работающих на изгиб и кручение, этот метод позволяет достичь коэффициента весовой эффективности, недоступного при традиционном проектировании. Мы наблюдаем снижение массы на 25–40% без потери несущей способности».

Интерпретация результатов и технологические ограничения

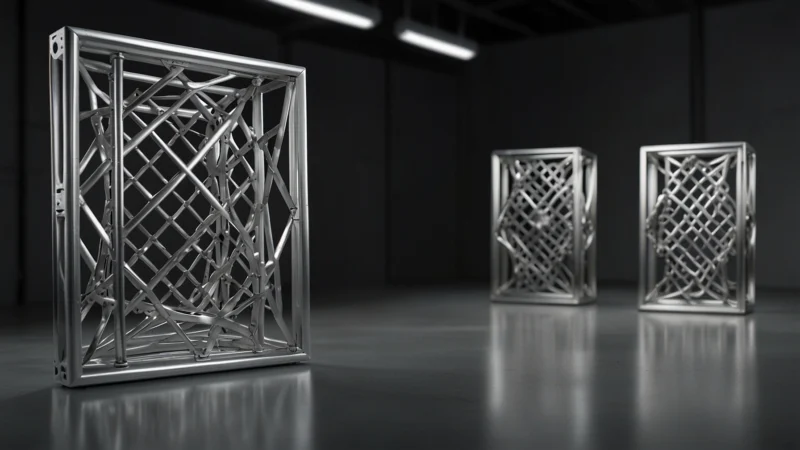

Важно понимать, что результат, полученный на этапе топологической оптимизации, часто представляет собой некий «скелет» или «бионическую» структуру, которая не всегда технологична для производства. Прямое литье или фрезерование такой геометрии может быть затруднено или экономически нецелесообразно. Поэтому следующим этапом является интерпретация результатов. Инженер на основе полученной топологии создает новую, более технологичную геометрию, которая максимально повторяет силовую схему, но при этом пригодна для сварки, штамповки или аддитивного производства.

Ниже приведена таблица, демонстрирующая сравнительную эффективность применения топологической оптимизации для рам различного назначения на основе данных исследований, опубликованных в журнале «Journal of Mechanical Design» (2023):

Учет усталостной прочности и современные методы моделирования

Ключевым вызовом при внедрении таких методов является учет усталостной прочности. Алюминиевые сплавы, особенно серий 2xxx и 7xxx, чувствительны к концентраторам напряжений. Топология, полученная в результате оптимизации, может содержать острые углы или тонкие перемычки, которые станут очагами зарождения трещин. Поэтому современный процесс включает в себя не только статический расчет, но и последующий усталостный анализ с использованием методов, например, S-N кривых (кривых Вёлера).

Ведущий инженер-расчетчик компании «Алюминий Техно» Павел Д.: «Мы часто сталкиваемся с ситуацией, когда «красивая» топология показывает отличные результаты по весу, но проваливает тест на циклические нагрузки. Поэтому мы ввели правило: после оптимизации обязательно проводим топологическое сглаживание и добавляем галтели радиусом не менее 3 мм. Это немного увеличивает массу (на 2-5%), но многократно повышает ресурс рамы».

Современные программные комплексы, такие как Ansys Mechanical, Abaqus, а также специализированные решения (OptiStruct, Tosca), предлагают встроенные модули для топологической оптимизации. Они позволяют задавать не только зоны для удаления материала, но и технологические ограничения: симметрию, направление вытяжки (для литья под давлением), минимальный размер элемента. Это критически важно, так как оптимизация топологической структуры несущих рам из алюминиевых сплавов должна быть неразрывно связана с технологией их изготовления.

Рассмотрим еще один важный аспект — влияние типа алюминиевого сплава на результат. Например, сплавы серии 6xxx (6061, 6082) хорошо свариваются и обрабатываются, что делает их популярными для рам грузовиков и автобусов. Сплавы серии 7xxx (7075) обладают очень высокой прочностью, но плохо свариваются, поэтому для них чаще применяют механическое соединение или аддитивное производство. Ниже представлена таблица с рекомендациями по выбору сплава в зависимости от метода производства оптимизированной рамы.

Интеграция с цифровыми технологиями и перспективы развития

Отдельного внимания заслуживает применение методов машинного обучения для ускорения процесса оптимизации. Нейронные сети могут предсказывать оптимальную топологию для типовых нагрузочных схем, что позволяет сократить время расчета с нескольких часов до нескольких минут. Однако на данный момент это скорее экспериментальные разработки, и в промышленности по-прежнему доминируют классические итеративные методы. Комбинирование топологической оптимизации с параметрической позволяет добиться наилучших результатов, когда форма глобально определяется топологией, а локальные размеры (толщина стенок, радиусы) подбираются параметрически.

Интересным трендом является интеграция топологической оптимизации в процесс «цифровых двойников». Когда оптимизированная рама из алюминиевого сплава оснащается датчиками деформации, и ее поведение в реальном времени сравнивается с расчетной моделью. Это позволяет корректировать математическую модель и при необходимости вносить изменения в конструкцию следующих поколений изделий. Такой подход особенно популярен в автоспорте, где каждый сезон команды стремятся снизить вес шасси.

Несмотря на очевидные преимущества, внедрение топологической оптимизации требует высокой квалификации инженера. Ошибка в задании граничных условий (неправильно приложенные силы или закрепления) приводит к тому, что оптимизированная рама оказывается неработоспособной. Поэтому рекомендуется всегда проверять результаты на грубой сетке и проводить верификационный расчет на полной модели. Только комплексный подход, включающий в себя оптимизацию топологической структуры несущих рам из алюминиевых сплавов, верификацию и технологическую адаптацию, позволяет создавать по-настоящему легкие, прочные и долговечные конструкции.

Главный конструктор завода по производству алюминиевых конструкций, к.т.н. Игорь М.: «Лучший результат мы получаем, когда работаем в связке «расчетчик-технолог». Расчетчик видит идеальную топологию, а технолог говорит, как это сделать на практике. Иногда приходится идти на компромиссы, например, заменять сложную криволинейную балку на прямую, но с усилением. И это нормально, главное — чтобы конечная рама была легче и прочнее исходной».
